Смесительные термостатические клапаны – важные элементы регулирующей трубопроводной арматуры, предназначенные для перераспределения и смешения потоков горячей и холодной воды и поддержания ее температуры в контуре системы отопления в рамках установленного значения. Как правило, они интегрируются в сам трубопровод и действуют по принципу смесителя.

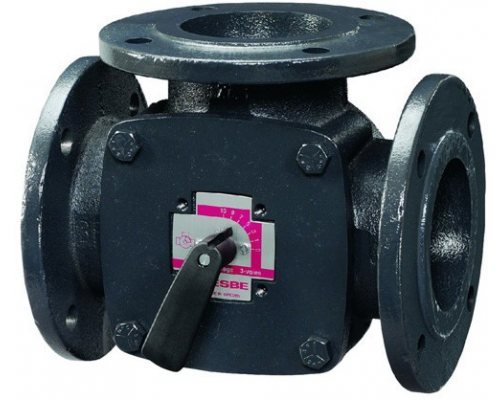

Изготавливаются такие клапаны чаще всего из чугуна, латуни и бронзы и присоединяются к другим составляющим устройствам трубопроводной системы с помощью наружной или внутренней резьбы, или фланцевого соединения. Бронзовые и латунные клапаны в основном имеют муфтовое соединение, а чугунные – фланцевое.

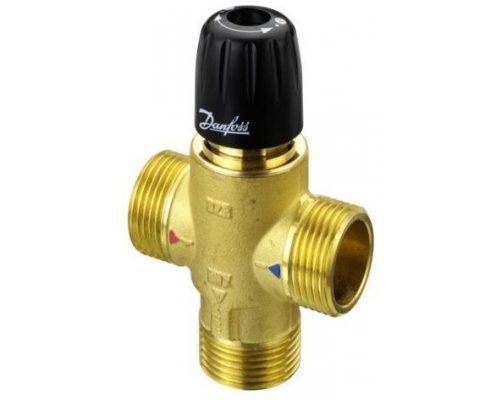

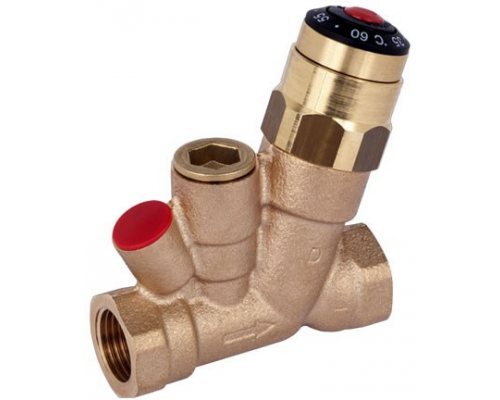

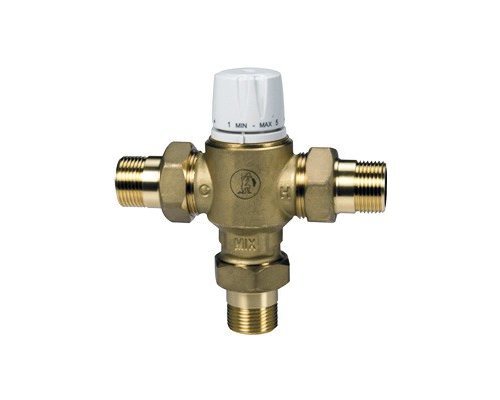

Внешне, по своей конструкции, такие клапаны из цветных металлов напоминают тройник. Однако, в отличие от него, у них, кроме корпуса и трех резьбовых ответвлений, имеется седло, конус, сальниковое уплотнение, вставка и шток клапана, разгрузочная камера. На верхней части клапана установлена регулировочная шайба, под которой находится термочувствительный элемент, вступающий в контакт со смешанным потоком жидкой среды и, исходя из характера отклонения температуры (пониженная или повышенная), либо сжимающийся, либо расширяющийся, при котором шток воздействует на привод. При перемещении штока из седла, поднимается конус и открывается путь для нескольких каналов.

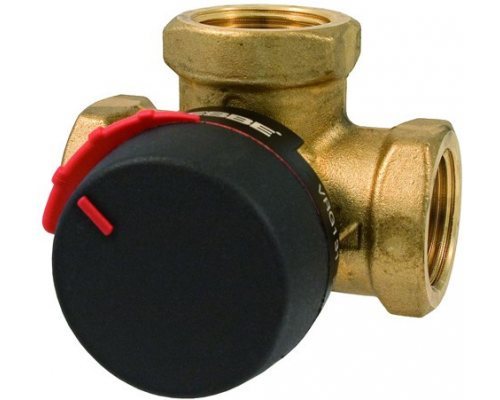

Кроме конусного механизма смесительные клапаны могут иметь шаровый, где шар используется вместо седла и конуса. Перераспределение потока жидкой рабочей среды в клапанах с шаровым механизмом происходит за счет вращения шара, а не давления конуса на шток. Шаровые смесительные термостатические клапаны обладают большей пропускной способностью, чем конусные.
Управление такими клапанами осуществляется как с помощью гидро-, пневмо- и электропривода.
Они находят активное применение в системе холодного и горячего водоснабжения (как централизованной для многоквартирных домов, так и при подаче воды от накопительных водонагревателей), отопления. Для этих целей часто используют клапаны с электроприводом. Также они находят применение при прокладке теплых полов. Также их используют в сантехнике, выступая в роли смесительного крана.
