Клапаны с гидропневмоприводом – важная разновидность устройств регулирующей, предохранительной арматуры и автоматики. Они используются чаще всего в тех случаях, когда эксплуатация клапанов с электромагнитным приводом по каким-либо причинам не представляется возможным. Также клапаны этого класса применяются при работе со слишком вязкой, абразивной и имеющей ярко выраженные коррозионные свойства рабочей средой.
По своему предназначению, механизму работы и конструктивному исполнению данный вид клапанов подразделяется на:
- распределительные клапаны с гидпропневмоприводом;
- регулирующие и отсечные клапаны с гидпропневмоприводом;
- специальные клапаны с гидпропневмоприводом.

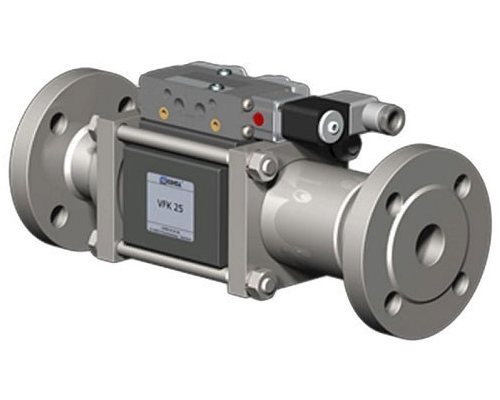

Распределительные клапаны осуществляют распределение потока рабочей среды (вода, воздух, газ, пар) по всей сети трубопровода. Производятся они из никелированной, оцинкованной, нержавеющей стали, алюминия, бронзы, латуни и чугуна с диапазоном номинальных диаметров: от 15 до 150 мм (от 1/2 до 6 дюймов). Способны выдерживать максимальное рабочее давление 4 МПа и температуру транспортируемой среды до +250 °С. В качестве уплотнительных материалов в них могут использоваться PTFE, NBR и FPM. Присоединяются они к остальным компонентам трубопроводной арматуры с помощью резьбового или фланцевого соединения.

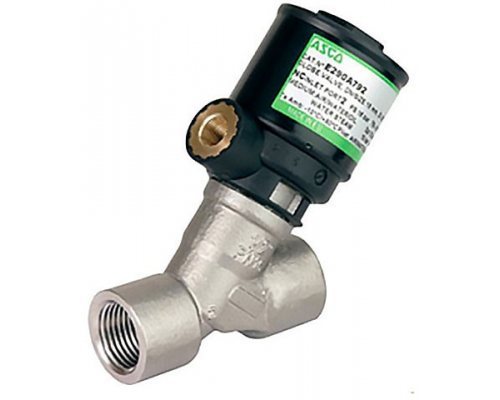

Отсечные клапаны используются для более быстрого и герметичного блокирования доступа к рабочей среде (воздух, вода, нейтральные жидкости) на каком-либо конкретном участке трубопровода. Регулирующие клапаны чаще всего применяются для поддержания на требуемом уровне номинального давления переносимой по трубопроводной сети среды и, в случае его избытка или дефицита, для приведения его в норму. Выпускаются эти изделия из стали, чугуна и бронзы и диаметром 10-150 мм. Они способны выдерживать максимальное значение рабочего давления до 4 МПа. В качестве материалов для уплотнения служат PTFE, NBR, FPM. Максимально допустимая температура рабочей среды у них составляет +250 °С. Присоединяются оба эти подвида клапанов с гидропневмоприводом к другим элементами трубопровода сварным, муфтовым, фланцевым и хомутовым соединением.

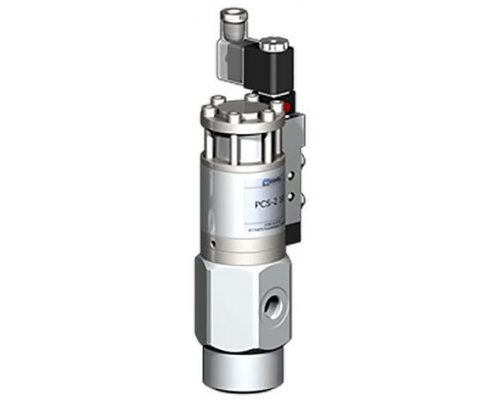

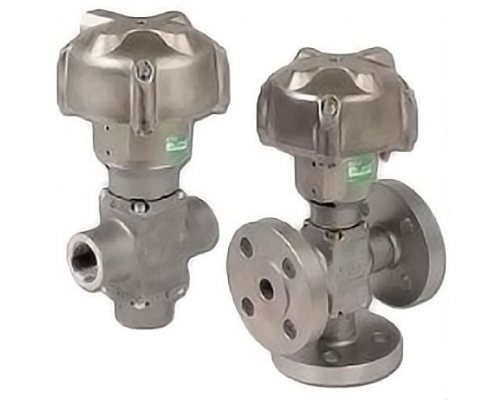

Специальные клапаны с гидропневмоприводом могут применяться для совершенно разных видов рабочих сред. Они могут нормально функционировать, не подвергаясь преждевременной амортизации, взаимодействуя с перегретыми паром и водой, насыщенным паром и горячей водой. Изготавливаются они чаще всего из стали, чугуна и бронзы. Имеют широкий модельный ряд с разными условными диаметрами, значения которых могут варьироваться от 15 до 100 мм (от 1/2 до 4 дюймов). Как и клапаны предыдущих подвидов они способны выдерживать номинально давление до 40 бар и максимальную температуру перемещающейся по трубам среды +250 °С. Уплотнение в них может быть реализовано в двух вариантах: металл к металлу и PTFE. Соединять с иными составляющими элементами трубопроводной арматуры специальные клапаны с гидропневмоприводом могут через фланцевый, муфтовый вид присоединения, а также другими, специальными способами.
Клапаны с гидропневмоприводом находят активное использование в системах по очистке и подготовке воды к последующему потреблению, в бумажной, пищевой, медицинской и энергетической сфере.
